E360 电气系统
助力非公路车辆卓越性能
对于道依茨来说，电驱动系统是其成为碳中和提供商。这就是道依茨 E360 电气系统发挥作用的地方。它们越来越零排放战略的关键。
动力系统安全的黄金标准
在道依茨，我们不仅提供零部件，还通过 E360 电气系统提供完整、功能齐全且安全的动力系统解决方案。从逆变器、电机、电池、DC/DC 调节器到控制器，每个元件的设计都考虑到了安全性，以确保无缝且安全的动力系统体验。
这意味着我们的承诺不仅限于安全零部件：我们确保安全的集成过程，提供无与伦比的可靠性。
提升非公路性能
道依茨 E360 电气系统是一套交钥匙解决方案，适用于各种应用的电气化，可为各种功率要求和安装空间提供合适的解决方案。基本配置包括一个 40 kW 电驱动器和一个高压电池，全部用于为主驱动器或辅助驱动器供电。
此外，还有多种电源选项可供选择，以满足不同的特定电源要求。这意味着 E360 电气系统既可以为应用的主驱动器供电，也可以为辅助系统供电。如果机器具有液压主驱动器和辅助驱动器，则电力驱动器以与柴油发动机相同的方式为液压泵供电。在这种情况下，电力驱动器的功率在主驱动器和辅助驱动器的液压系统之间分配。如果只有一个主驱动器，则功率直接传输到车轴。
通过这种方式，可以为各种各样的应用提供动力，实现轮式装载机、挖掘机、伸缩臂叉装机、机场设备、高空作业平台等的电气化。
适合所有功率范围的模块化设计
道依茨 E360 电气系统有四种配置，可为每种应用提供最佳解决方案。
E360 W40-42
E360 D40W40-42
E360 D40-84
E360 D40W40-84
定制电源解决方案
所有驱动类型均基于电驱动。有多种动力选项可供选择，以满足特定的性能要求。选项包括双倍电池容量（用于在固定应用中延长运行时间）、 伸缩臂叉装机和轮式装载机（主驱动和辅助系统有两个电驱动）以及双倍电池容量和两个电驱动的组合（用于清扫机等复杂机器）。电驱动可以为应用的主驱动和所有辅助系统提供动力。如果机器具有液压主驱动和辅助驱动，则电驱动为液压泵提供动力，就像柴油发动机一样。在这种情况下，电驱动的动力在主驱动和辅助驱动的液压系统之间分配。如果只有一个主驱动，则动力直接传输到车轴。
- DEUTZ E360 D40W40-42：分为 2 个电驱动器和 1 个高压电池
- DEUTZ E360 D40-84：并联 1 个电力驱动装置和 2 个并联高压电池
- DEUTZ E360 D40W40-84：最多可配备 2 个电驱动器和 2 个并联高压电池
两个电驱动装置提供最大功率
在具有两个电驱动装置的扩展配置中，主驱动装置直接为驱动轴供电，而另一个驱动装置为原装油品压装置供电。因此，电力被直接使用，没有损失。这对于移动频繁的轮式装载机和伸缩臂叉装机尤其有利，因为它可以补偿液压主驱动装置的效率损失。
我们的解决方案：让电气化变得简单

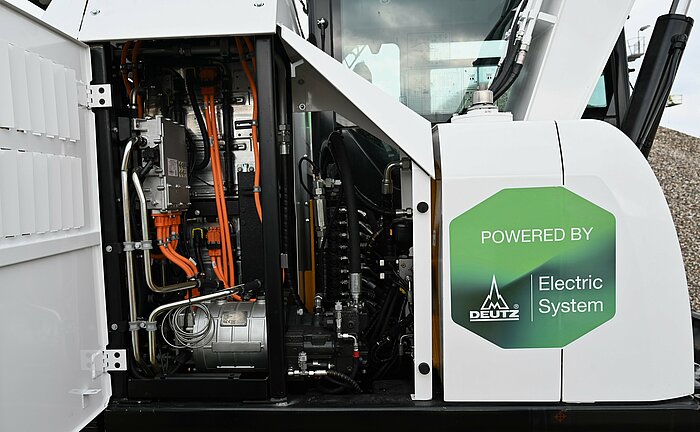

我们的 E360 电力驱动系统提供必要的功能和特性，为您的应用提供电力。从高压电池到电动机、逆变器、控制单元和按需冷却系统，一切都包括在内。
我们尽可能轻松地将系统集成到应用程序中。除了优化的连接点、安装尺寸以及最重要的详细文档外，我们还为实用性分析、CAD 研究、模拟、测试台测试甚至完全组装的应用程序提供集成支持。
几十年来，我们一直致力于将我们的产品集成到内燃机领域的非公路应用中 - 我们多年的经验使我们能够准确地确定对于特定应用而言什么是重要的。我们现有的基础设施为电气化发展奠定了坚实的基础。在经验丰富的专家团队的支持下，我们拥有丰富的知识，确保我们在电动机领域的能力顺利整合，并证明了我们在高性能解决方案开发方面的专业知识。
我们经验丰富的支持团队专注于提供全面的服务，包括软件和硬件集成、布线解决方案、保险丝设计、系统配置设计等，确保采用整体方法来满足各种客户需求。凭借克服技术集成困难的成功经验，我们随时准备在电动机生态系统的各个方面提供无与伦比的支持。这种对全面支持的承诺凸显了我们不仅致力于提供产品，还致力于提供符合行业不断变化的需求的持久解决方案。
我们的电力系统的主要优势
- 零排放：E360 电动系统非常环保，不会产生任何车辆废气排放。这大大减少了车辆的碳足迹。
- 能源效率：E360 电气系统在将电能转换为机械能方面效率极高。能量储备存储在电池中，并根据需要使用。这意味着部署的驱动系统可以根据需要完成的工作和所需的驾驶量提供所需的功能。
- 降噪：E360 电气系统几乎不会产生噪音或振动，这在市中心和夜间工作等对噪音敏感的场景中是一个很大的优势。
- 最佳动力：E360 电动系统提供即时扭矩和出色的动力传输。这意味着加速更快、控制明显改善、操控更精确、机动性更强。
- 降低成本：零件更少、时间更少、人工更少，意味着维护成本更低。由于电气系统效率更高，运营成本大大降低，最终用户可享受到可观的收益。
非公路用优质产品
- 强大 / 系统功率高达 120 kW
- 安全 / 高压系统符合 ISO 26262
- 坚固耐用 / 专为非公路应用而设计
- 经济 / 低运营成本
- 紧凑型 / 适合发动机舱或狭窄空间的外形尺寸
- 模块化 / 灵活的系统配置
主要事实一览
|
E-DEUTZ电气传动系统 |
E360 W40-42 | E360 D40W40-42 | E360 W40-84 | E360 D40W40-84 | |
|---|---|---|---|---|---|
| 系统特性 | |||||
| 电池类型 | Lithium-Ion (NMC) | ||||
| 电压范围 | V | 300 - 405 | 300 - 405 | 300 - 405 | 300 - 405 |
| 标称电池容量 | kWh | 42.2 | 42.2 | 84.4 | 84.4 |
| 电动机功率（持续/峰值（30s）） | kW | 40 / 80 | 2x 40 / 80 | 40 / 80 | 2x 40 / 80 |
| 电动机转速（额定/最大） | rpm | 2.800 / 10.000 | |||
| 充电功率 | kW | 22 | 22 | 22 | 22 |
| 净供应 | kW | 1.5 @ 12 V or 1.1 @ 24 V | |||
| 取力器（DC-PTO） | kW | Optional: 7 kW & 10 kW @ 400 V | |||
| 与应用程序的通信 | J1939 | ||||
| 包含的组件 | HV-Battery, Powertrain control unit, Inverter, E-Motor, Onboard charger, DCDC, Power distribution unit, Cooling system (excl. HV-Battery), HV-Wiring | ||||
| 模块化 | 2x DC-PTO, HV-Battery cooling system, LV plug set | ||||
| 环境条件 | |||||
| 环境温度[1] | °C | -35 ... +50 | |||
| 高度范围 | m | -500 ... +4000 | |||
| 相对湿度 | % | 0 - 95 | |||
| IP防护等级 | IP6k9k | ||||
| 标准 | |||||
| CE符合性 | EU-Declaration of Conformity | ||||
| 安全 | EN 1175, EN 62619, EN 62485-6, EN 62620, ECE R 100 (Rev.2), ISO 26262, EN 60730-1 | ||||
| 运输 | EN 62281, UN 38.3 | ||||
| 电磁感应圈 | ECE R 10, CISPR 25, EN 61000-6-2, ISO 11452, EN 12895, EN ISO 13766-1, EN ISO 13766-2, EN ISO 14982, EN ISO 14982-1, EN ISO 14982-2 | ||||
| 合法注册 | German Batter Act | ||||
| 冲击振动 | ISO 12405-3 | ||||
| 附加标准规范 |
ISO 16750 |
||||
